Механизм поворота У3515.45

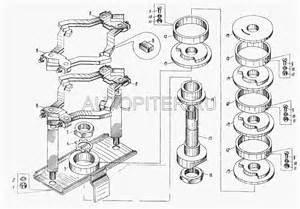

Спецтехника КС-3571 имеют механизм поворота у3515.45. Этот узел состоит из различных деталей всего 131 шт. Все комплектующие для КС-3571 просто купить, перейдя на страницу продавца. Ниже, вы можете видеть чертеж в сборе механизм поворота у3515.45.
| № | Номер запчасти | Механизм поворота У3515.45, все запчасти |
Где купить Механизм поворота У3515.45 |
|---|---|---|---|
| У3515.45 | Механизм поворота | Найден 1 продавец | |
| 1 | КС-3562А.46.031 | Нижняя часть корпуса | Найден 1 продавец |
| 2 | КС-3562А.46.012 | Колесо зубчатое | Найден 1 продавец |
| 3 | КС-3562А.46.004 | Вал-шестерня | Найден 1 продавец |
| 4 | КС-3562А.46.034 | Маслоотражатель | Найден 1 продавец |
| 5 | 306 ГОСТ 8338-75 | Подшипник | Найден 1 продавец |
| 6 | КС-3562А.46.015 | Прокладка | Найден 1 продавец |
| 7 | СТП 213-06 | В Механизм поворота У3515.45 входит Шайба 10.65Г.019 | Найден 1 продавец |
| 8 | СТП 153-30 | Болт | Найден 1 продавец |
| 9 | КС-3562А.46.049 | Крышка | Найден 1 продавец |
| 10 | 3614 ГОСТ 5721-75 | Подшипник | Найден 1 продавец |
| 11 | КС-3562А.46.025 | Втулка | Найден 1 продавец |
| 12 | 217 ГОСТ 8338-75 | Подшипник | Найден 1 продавец |
| 13 | СТП 153-22 | В Механизм поворота У3515.45 входит Болт | Найден 1 продавец |
| 14 | КС-3562А.46.022 | Вал | Найден 1 продавец |
| 15 | КС-3562А.46.023 | Шайба регулировочная | Найден 1 продавец |
| 16 | КС-3562А.46.013 | Пробка | Найден 1 продавец |
| 17 | КС-3562А.46.019 | Прокладка | Найден 1 продавец |
| 18 | СТП 153-21 | Болт | Найден 1 продавец |
| 19 | КС-3562А.46.016 | Крышка | Найден 1 продавец |
| 20 | СТП 220-46 | Планка закрепительная | Найден 1 продавец |
| 21 | СТП 220-26 | Шайба упорная 70 | Найден 1 продавец |
| 22 | КС-3562А.46.017 | Прокладка | Найден 1 продавец |
| 23 | КС-3562А.46.021 | Шестерня | Найден 1 продавец |
| 24 | СТП 030-15 | Манжета | Найден 1 продавец |
| 25 | КС-3562А.46.033 | В Механизм поворота У3515.45 входит Полумуфта внутренняя | Найден 1 продавец |
| 26 | 1606 ГОСТ 5720-75 | Подшипник | Найден 1 продавец |
| 27 | КС-3562А.46.029 | Вал-шестерня | Найден 1 продавец |
| 28 | СТП 220-44 | Планка закрепительная | Найден 1 продавец |
| 29 | СТП 220-24 | Шайба упорная 60 | Найден 1 продавец |
| 30 | КС-3562А.46.026 | Колесо зубчатое | Найден 1 продавец |
| 31 | КС-3562А.46.035 | Прокладка | Найден 1 продавец |
| 32 | КС-3562А.46.009 | Верхняя часть корпуса | Найден 1 продавец |
| 33 | СТП 153-23 | Болт | Найден 1 продавец |
| 35 | СТП 153-13 | Болт | Найден 1 продавец |
| 36 | КС-3562А.46.011 | Крышка | Найден 1 продавец |
| 37 | СТП 030-14 | В Механизм поворота У3515.45 входит Манжета | Найден 1 продавец |
| 38 | КС-3562А.46.037 | Ось | Найден 1 продавец |
| 39 | КС-3562А.46.080СБ | Колодка | Найден 1 продавец |
| 40 | СТП 211-07 | Шайба | Найден 1 продавец |
| 41 | КС-3562А.46.036 | Рычаг | Найден 1 продавец |
| 42 | КС-3562А.46.045 | Траверса | Найден 1 продавец |
| 43 | СТП 240-50 | Шплинт | Найден 1 продавец |
| 44 | КС-3562А.46.044 | Тяга | Найден 1 продавец |
| 45 | КС-3562А.46.053 | Гайка специальная | Найден 1 продавец |
| 46 | КС-3562А.46.090СБ | Тяга | Найден 1 продавец |
| 47 | СТП 188-06 | Гайка | Найден 1 продавец |
| 48 | КС-3562А. 46.046 | Пружина | Найден 1 продавец |
| 49 | КС-3562А.46.052 | Планка | Найден 1 продавец |
| 50 | КС-3562А.46.055 | Ось | Найден 1 продавец |
| 51 | КС-3562А. 46.056 | Втулка | Найден 1 продавец |
| 52 | КС-3562А.46.006 | Основание | Найден 1 продавец |
| 53 | СТП 320-40 | Ось | Найден 1 продавец |
| 54 | СТП 213-05 | Шайба 8.65Г.019 | Найден 1 продавец |
| 55 | КС-3562А.67.000 | Гидроразмыкатель тормоза | Найден 1 продавец |
| 56 | СТП 020-05 | Манжета | Найден 1 продавец |
| 57 | КС-3562А.46.003 | Крышка | Найден 1 продавец |
| 58 | КС-3562А.46.014 | Шкив тормозной | Найден 1 продавец |
| 59 | КС-3562А.46.005 | Фланец | Найден 1 продавец |
| 60 | СТП 153-45 | Болт | Найден 1 продавец |
| 61 | СТП 213-08 | Шайба | Найден 1 продавец |
| 62 | КС-3562А.46.041 | Кольцо | Найден 1 продавец |
| 63 | 210.25.13.21Б | Гидромотор | Найден 1 продавец |
| 64 | КС-3562А.46.039 | Шток | Найден 1 продавец |
| 65 | КС-3562А.46.042 | Вилка | Найден 1 продавец |
| 66 | КС-3562А.46.043 | Ось | Найден 1 продавец |
| 67 | КС-3562А.46.051 | Вилка | Найден 1 продавец |
| 68 | СТП 211-06 | Шайба | Найден 1 продавец |
| 69 | КС-3562А.46.070СБ | Рычаг | Найден 1 продавец |
| 70 | КС-3562А.11.043 | Втулка | Найден 1 продавец |
| 71 | СТП 320-23 | Ось | Найден 1 продавец |
| 72 | СТП 240-28 | Шплинт | Найден 1 продавец |
| 73 | КС-3562А.46.008 | Ось | Найден 1 продавец |
| 74 | КС-3562А.46.060СБ | Кронштейн | Найден 1 продавец |
| 75 | КС-3562А.11.009 | Планка | Найден 1 продавец |
| 76 | СТП 153-12 | Болт | Найден 1 продавец |
| 77 | СТП 320-20 | Ось | Найден 1 продавец |
| 79 | СТП 188-07 | Гайка | Найден 1 продавец |
| 80 | СТП 265-78 | Штифт | Найден 1 продавец |
